ساخت قطعات فایبرگلاس خودرو؛ از تولید بدنه تا تعمیر قطعات

ساخت قطعات فایبرگلاس خودرو یکی از کاربردهای قدیمی و همچنان کاربردی کامپوزیت‌های تقویت‌شده با الیاف شیشه است. وزن پایین، امکان ساخت فرم‌های پیچیده، قابلیت تولید قالب‌های سفارشی و نسبت مناسب استحکام به وزن باعث شده فایبرگلاس در تولید قطعات بدنه، خودروهای سفارشی، خودروهای مسابقه‌ای و قطعات تیونینگ استفاده شود. تولیدکنندگان تخصصی نیز از سیستم‌های رزین، ژلکوت و الیاف شیشه برای ساخت بدنه و پنل‌های خودرو استفاده می‌کنند.

البته همه قطعات کامپوزیتی خودرو با یک روش ساخته نمی‌شوند. در تولید انبوه، فرآیندهایی مانند SMC و قالب‌گیری فشاری برای قطعاتی مانند کاپوت، درها، گلگیر، اسپویلر و درِ صندوق استفاده می‌شوند؛ در حالی که برای قطعات سفارشی و تیراژ پایین، لمینیت دستی فایبرگلاس همچنان روش مهمی است.

اگر هدف شما تولید یا تعمیر قطعات فایبرگلاس خودرو است، انتخاب درست رزین، الیاف شیشه، ژلکوت و مواد جداکننده به اندازه روش اجرا اهمیت دارد.

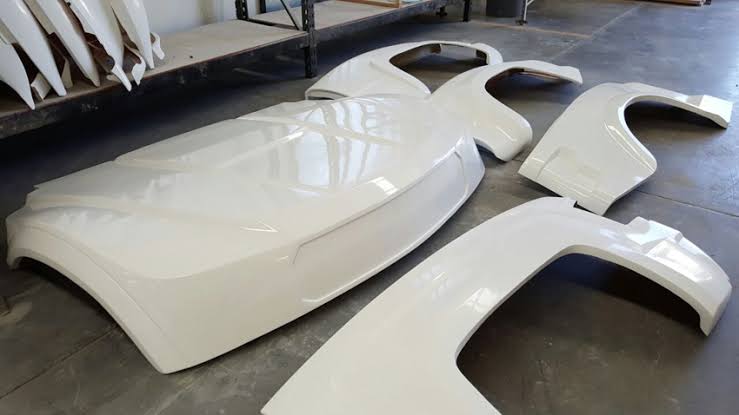

بدنه فایبرگلاس خودرو چیست؟

بدنه فایبرگلاس خودرو از یک ساختار کامپوزیتی تشکیل می‌شود که در آن الیاف شیشه نقش تقویت‌کننده و رزین نقش ماتریس را بر عهده دارد.

در یک ساختار معمولی، الیاف شیشه در چند لایه روی قالب قرار می‌گیرند و رزین بین الیاف پخش می‌شود. پس از پخت، این دو ماده یک پوسته کامپوزیتی ایجاد می‌کنند.

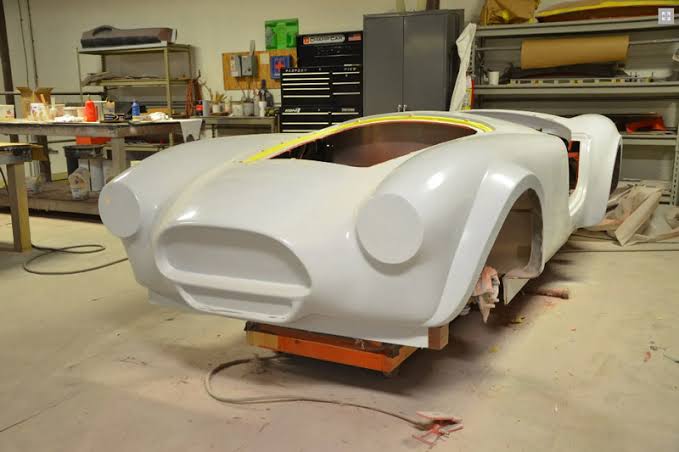

در نمونه‌های واقعی تولید بدنه خودرو، ترکیب ژلکوت و لمینیت فایبرگلاس می‌تواند برای ساخت قطعاتی مانند بدنه اصلی، درها، کاپوت و صندوق استفاده شود. در یک نمونه صنعتی از ساخت خودروهای اسپرت، بدنه اصلی به‌صورت یکپارچه قالب‌گیری شده و قطعاتی مانند درها، کاپوت و صندوق نیز با روش Hand Lay-up ساخته شده‌اند.

مزیت مهم این روش، آزادی در طراحی است. تولیدکننده می‌تواند قالبی با هندسه پیچیده ایجاد کند و سپس چندین قطعه مشابه از آن تولید کند.

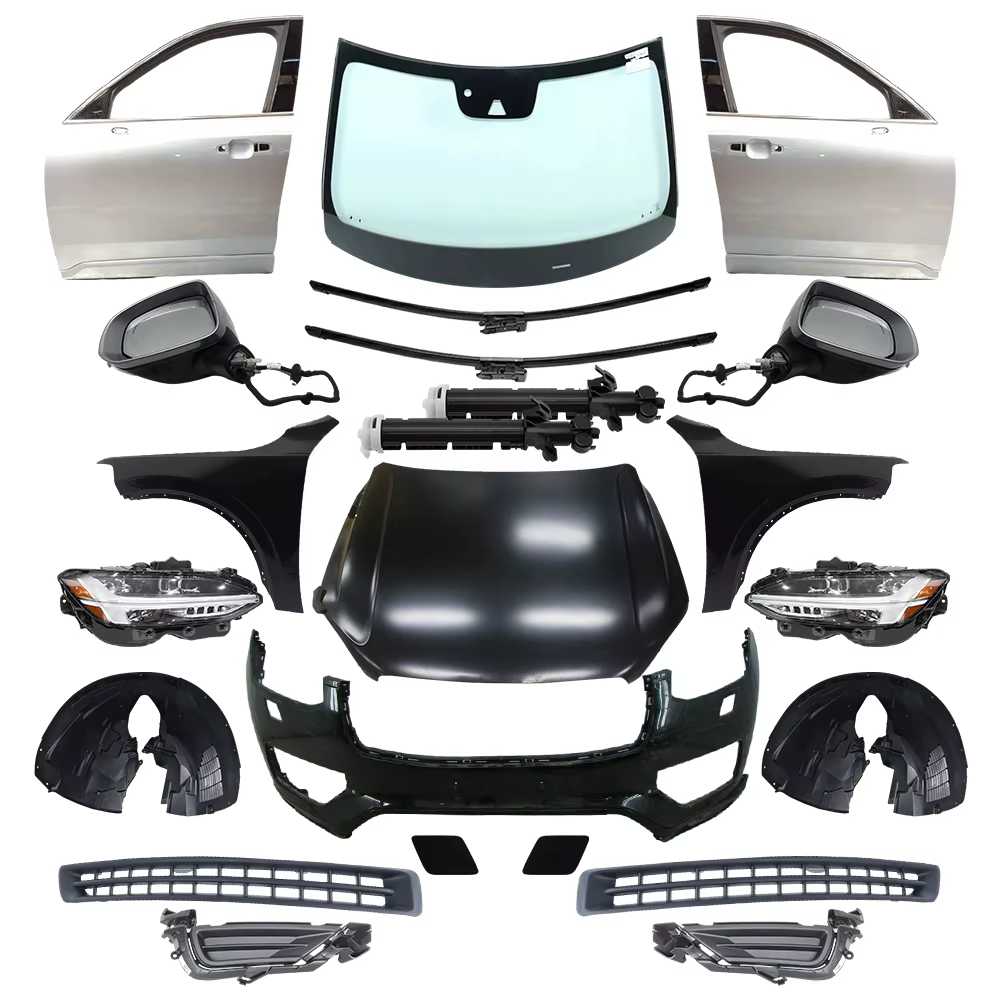

چه قطعاتی از خودرو را می‌توان با فایبرگلاس ساخت؟

کاربرد فایبرگلاس در خودرو فقط به بدنه محدود نمی‌شود.

بسته به طراحی و نوع کامپوزیت، می‌توان قطعاتی مانند موارد زیر را تولید کرد:

• کاپوت
• گلگیر
• درِ صندوق
• سپر و قطعات بدنه
• رکاب
• اسپویلر
• کیت بدنه
• فلاپ و لیپ
• قاب‌های تزئینی
• قطعات داخلی
• پوشش‌های سفارشی
• قطعات خودروهای مسابقه‌ای
• بدنه خودروهای تفریحی و سفارشی

در تولید صنعتی نیز کامپوزیت‌های SMC تقویت‌شده با الیاف شیشه برای قطعاتی مانند hood، roof، door، spoiler، fender و tailgate مورد استفاده قرار می‌گیرند. این مواد علاوه بر وزن پایین، امکان تولید قطعات پیچیده و دارای سطح باکیفیت را فراهم می‌کنند.

بنابراین اگر هدف، تولید یک قطعه سفارشی در تعداد محدود باشد، روش‌های دستی کامپوزیت می‌توانند انعطاف بیشتری نسبت به فرآیندهای تولید انبوه داشته باشند.

مواد اولیه مورد نیاز برای ساخت قطعات فایبرگلاس خودرو

برای تولید قطعات فایبرگلاس خودرو معمولاً چند ماده در کنار یکدیگر استفاده می‌شوند. انتخاب آنها باید براساس شکل قطعه، ضخامت، استحکام مورد نیاز و روش تولید انجام شود.

۱. رزین پلی‌استر

رزین پلی‌استر غیراشباع یکی از گزینه‌های رایج برای لمینیت‌های فایبرگلاس است.

در تولید بدنه‌های فایبرگلاس خودرو، می‌توان رزین را روی لایه‌های الیاف شیشه اعمال کرد تا پس از پخت، ساختار کامپوزیتی ایجاد شود. نمونه‌های صنعتی ساخت بدنه خودرو نیز از رزین پلی‌استر به همراه الیاف شیشه و ژلکوت استفاده کرده‌اند.

مزیت مهم پلی‌استر، قیمت مناسب و فرآیندپذیری نسبتاً ساده آن است.

۲. رزین اپوکسی

رزین اپوکسی نیز در برخی پروژه‌های کامپوزیتی خودرو استفاده می‌شود؛ به‌خصوص زمانی که چسبندگی، خواص مکانیکی و عملکرد لمینیت اهمیت بیشتری دارد.

با این حال، نباید صرفاً به دلیل نام «اپوکسی» آن را برای هر قطعه خودرو مناسب دانست. سیستم رزین و هاردنر باید براساس فرآیند تولید و شرایط کاری قطعه انتخاب شود.

۳. الیاف شیشه

الیاف شیشه اسکلت اصلی تقویت‌کننده کامپوزیت هستند.

بسته به شکل قطعه می‌توان از انواع مختلفی مانند:

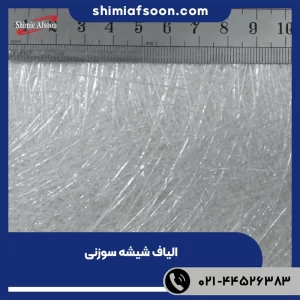

• الیاف شیشه سوزنی یا Chopped Strand Mat
• الیاف شیشه حصیری
• پارچه فایبرگلاس
• الیاف روئینگ

استفاده کرد.

در تعمیرات بدنه، نوع الیاف و وزن آن روی نحوه خوابیدن روی سطح، شکل‌پذیری و استحکام ناحیه تعمیر تأثیر دارد. برای نمونه، منابع تعمیراتی خودرو استفاده از ترکیب chopped strand mat و woven material را برای نواحی مختلف توصیه کرده‌اند.

۴. ژل فایبرگلاس خودرو یا ژلکوت

اصطلاح ژل فایبرگلاس خودرو معمولاً به همان ژلکوت مورد استفاده روی سطح قطعات فایبرگلاس اشاره دارد.

ژلکوت فقط برای زیبایی نیست. این لایه می‌تواند به ایجاد سطح صاف، براق و مقاوم در برابر شرایط محیطی کمک کند.

در ساخت بدنه‌های فایبرگلاس خودرو، ژلکوت می‌تواند قبل از لمینیت روی قالب اعمال شود و سپس لایه‌های الیاف و رزین پشت آن قرار بگیرند. در نمونه‌های صنعتی، ژلکوت‌های ایزوفتالیک برای ایجاد سطح مقاوم در برابر آب و UV و کاهش نمایان شدن الیاف استفاده شده‌اند.

ساخت قطعات فایبرگلاس خودرو چگونه انجام می‌شود؟

برای تولید قطعه، ابتدا باید هندسه مورد نظر مشخص شود. سپس قالب یا مدل اولیه ساخته می‌شود.

فرآیند کلی می‌تواند به این شکل باشد:

مرحله اول؛ ساخت مدل و قالب

اگر قرار است یک قطعه برای تولید چندباره ساخته شود، ابتدا باید قالب مناسب ایجاد شود.

کیفیت قالب مستقیماً روی ظاهر قطعه نهایی تأثیر می‌گذارد. هر موج، خط، خراش یا نقص روی قالب می‌تواند در قطعه نهایی نیز دیده شود.

برای تولید حرفه‌ای، ساخت قالب فایبرگلاس نیز خود یک فرآیند کامپوزیتی مستقل است و معمولاً به ژلکوت مخصوص قالب‌گیری و لایه‌های تقویتی نیاز دارد.

مرحله دوم؛ اعمال ژلکوت

در صورت استفاده از قالب ژلکوت، ابتدا سطح قالب آماده و ماده جداکننده قالب اعمال می‌شود.

سپس ژلکوت روی سطح اجرا می‌شود.

این لایه در نهایت همان سطح ظاهری قطعه را تشکیل می‌دهد؛ بنابراین ضخامت، یکنواختی و شرایط پخت آن اهمیت زیادی دارد.

مرحله سوم؛ قرار دادن الیاف شیشه

بعد از رسیدن ژلکوت به شرایط مناسب، الیاف شیشه روی آن قرار می‌گیرند.

نوع الیاف باید براساس شکل قطعه انتخاب شود. برای گوشه‌ها و فرم‌های پیچیده، پارچه یا الیاف مناسب فرم‌دهی می‌تواند عملکرد بهتری داشته باشد؛ در بخش‌های بزرگ‌تر نیز استفاده از مت‌های فایبرگلاس رایج است.

مرحله چهارم؛ آغشته کردن الیاف با رزین

رزین روی الیاف اعمال می‌شود و باید به‌خوبی داخل ساختار آنها نفوذ کند.

یکی از نکات مهم در این مرحله، خارج کردن حباب‌های محبوس با استفاده از ابزار غلطک حباب گیر است. وجود حباب نه‌تنها ظاهر قطعه را خراب می‌کند، بلکه می‌تواند کیفیت لمینیت را نیز کاهش دهد.

در روش Hand Lay-up، رزین با قلم‌مو یا ابزار مناسب داخل الیاف پخش می‌شود و لایه‌ها به‌تدریج ساخته می‌شوند.

مرحله پنجم؛ پخت و پرداخت

پس از تکمیل لمینیت، قطعه باید به اندازه کافی پخت شود.

بعد از خروج از قالب، لبه‌ها اصلاح شده و در صورت نیاز سطح قطعه سنباده‌کاری، پرایمر و رنگ می‌شود.

چرا ضخامت و تعداد لایه‌های فایبرگلاس اهمیت دارد؟

اشتباه رایج در ساخت قطعات فایبرگلاس این است که تصور کنیم با اضافه کردن مقدار زیادی رزین می‌توان قطعه را مستحکم‌تر کرد.

در واقع رزین به‌تنهایی جایگزین تقویت‌کننده نیست.

عملکرد مکانیکی کامپوزیت به ترکیب مناسب رزین و الیاف، جهت‌گیری الیاف، تعداد لایه‌ها و کیفیت لمینیت وابسته است.

برای قسمت‌هایی که تحت بار بیشتری قرار می‌گیرند، ممکن است نیاز به تقویت موضعی، افزایش تعداد لایه‌ها یا استفاده از ساختارهای هسته‌ای وجود داشته باشد.

در نمونه‌های واقعی تولید بدنه فایبرگلاس خودرو، برای قسمت‌هایی مانند قوس چرخ‌ها از تقویت اضافی استفاده شده است.

تولید قطعات فایبرگلاس خودرو با روش Hand Lay-up

Hand Lay-up یکی از روش‌های شناخته‌شده برای تولید قطعات کامپوزیتی است.

مزیت اصلی این روش، انعطاف بالا و نیاز کمتر به تجهیزات پیچیده است. به همین دلیل برای تولید:

• قطعات سفارشی
• نمونه اولیه
• قطعات تیونینگ
• بدنه خودروهای خاص
• قطعات مسابقه‌ای
• تولید در تیراژ پایین

مناسب است.

در مقابل، زمانی که تعداد تولید بسیار زیاد باشد، فرآیندهای قالب‌گیری صنعتی مانند SMC می‌توانند بهره‌وری بالاتری داشته باشند. کامپوزیت‌های SMC به‌طور گسترده برای قطعات بدنه خودرو و قطعات ساختاری استفاده می‌شوند.

تعمیر فایبرگلاس خودرو چگونه انجام می‌شود؟

تعمیر فایبرگلاس خودرو با تعمیر یک قطعه فلزی تفاوت دارد.

فلز معمولاً می‌تواند تحت عملیات صافکاری قرار بگیرد، اما کامپوزیت فایبرگلاس در اثر ضربه ممکن است دچار ترک، شکستگی یا جدایش لایه‌ها شود. بنابراین در آسیب‌های ساختاری، فقط پر کردن سطح ترک کافی نیست.

در تعمیر حرفه‌ای، ابتدا باید مشخص شود آسیب فقط به ژلکوت محدود است یا به لایه‌های فایبرگلاس نیز رسیده است.

آسیب سطحی ژلکوت

اگر ترک فقط در ژلکوت باشد، می‌توان بخش آسیب‌دیده را برداشت، سطح را آماده کرد و ژلکوت جدید را به‌صورت کنترل‌شده اعمال کرد.

راهنمای تعمیر Scott Bader نیز توصیه می‌کند ابتدا عمق آسیب بررسی شود و اگر ترک وارد لمینیت شده باشد، قسمت آسیب‌دیده تا رسیدن به بخش سالم برداشته شود.

ترک یا شکستگی لمینیت

در این حالت، ناحیه آسیب‌دیده باید آماده‌سازی شود و لایه‌های جدید فایبرگلاس همراه با رزین روی آن قرار بگیرند.

در تعمیر پنل‌های کامپوزیتی، روش‌هایی مانند patch repair و scarf repair برای بازسازی ساختار آسیب‌دیده استفاده می‌شوند. پژوهش‌های تخصصی حوزه خودرو نیز این روش‌ها را از تکنیک‌های مهم تعمیر کامپوزیت‌های خودرویی معرفی کرده‌اند.

نکته مهم این است که تعمیر یک ترک سطحی با تعمیر بخشی از سازه خودرو یکسان نیست.

تعمیر فایبرگلاس خودرو؛ چرا فقط رزین کافی نیست؟

گاهی تصور می‌شود برای تعمیر ترک یک قطعه فایبرگلاس، کافی است داخل ترک رزین ریخته شود.

این روش برای آسیب‌های ساختاری مناسب نیست.

رزین نقش ماتریس را دارد و الیاف وظیفه اصلی تقویت ساختار را بر عهده دارند. بنابراین در شکستگی‌ها و سوراخ‌های جدی، معمولاً باید یک وصله یا لایه تقویتی از فایبرگلاس همراه با رزین ایجاد شود.

در دستورالعمل‌های تعمیر پنل کامپوزیتی نیز تقویت پشت پنل با پارچه فایبرگلاس و ایجاد ناحیه اتصال گسترده‌تر از بخش شکسته توصیه شده است.

چه زمانی فایبرگلاس برای خودرو انتخاب مناسبی است؟

فایبرگلاس انتخاب جذابی است، اما برای همه قطعات خودرو بهترین گزینه نیست.

این ماده بیشتر زمانی ارزش خود را نشان می‌دهد که:

• وزن پایین اهمیت داشته باشد.
• شکل قطعه پیچیده باشد.
• تولید سفارشی مورد نیاز باشد.
• تعداد تولید پایین یا متوسط باشد.
• ساخت قالب اختصاصی توجیه داشته باشد.
• امکان تعمیر و بازسازی قطعه اهمیت داشته باشد.

در صنعت خودرو، کامپوزیت‌های تقویت‌شده با شیشه به دلیل نسبت استحکام به وزن، مقاومت ضربه‌ای و امکان ساخت قطعات سبک و پیچیده مورد توجه هستند.

برای تولید انبوه، البته باید فرآیند، قالب، زمان سیکل تولید و الزامات سطح نهایی نیز بررسی شود.

برای ساخت بدنه فایبرگلاس خودرو چه موادی بخریم؟

اگر قصد ساخت قطعات فایبرگلاس خودرو دارید، خرید یک رزین به‌تنهایی کافی نیست.

بسته به فرآیند تولید، ممکن است به مجموعه‌ای از مواد زیر نیاز داشته باشید:

انتخاب دقیق مواد باید بر اساس نوع رزین، روش تولید، نوع الیاف و مشخصات فنی قطعه انجام شود.

جمع‌بندی

ساخت قطعات فایبرگلاس خودرو فقط قرار دادن چند لایه الیاف و رزین روی یک قالب نیست. کیفیت قالب، نوع ژلکوت، انتخاب رزین، نوع و آرایش الیاف، کنترل حباب و نحوه پخت، همگی روی نتیجه نهایی اثر می‌گذارند.

برای تولید بدنه فایبرگلاس خودرو و قطعاتی مانند کاپوت، گلگیر، درها، صندوق، اسپویلر و کیت بدنه، می‌توان از روش‌های مختلف کامپوزیت استفاده کرد. در تیراژ پایین، Hand Lay-up انعطاف بالایی دارد و در تولید انبوه، فناوری‌هایی مانند SMC برای بسیاری از پنل‌های خودرو استفاده می‌شوند.

در طرف دیگر، تعمیر فایبرگلاس خودرو نیازمند تشخیص عمق آسیب است. اگر آسیب به لمینیت رسیده باشد، ترمیم واقعی باید ساختار تقویت‌شده را بازسازی کند، نه اینکه فقط سطح ترک پوشانده شود.

برای تولیدکننده‌ای که قصد خرید مواد اولیه دارد، مهم‌ترین سؤال این نیست که «کدام رزین برای فایبرگلاس خوب است؟»؛ سؤال درست این است که این قطعه با چه فرآیندی، در چه ضخامتی، با چه نوع الیافی و برای چه شرایط کاری ساخته می‌شود؟ پاسخ این سؤال است که انتخاب رزین، ژلکوت و الیاف مناسب را مشخص می‌کند.
